| 64式7.62mm小銃（TOP・HF製など）その6 (70) |
 | 64式7.62mm小銃…私の自衛隊時代の思い出を語るには欠く事のできない銃です(^_^) TOPから電動ガン、HFから無発火モデルガンが作られ、お持ちの方も多いのではないかと思います。 ご感想や、メンテナンス・カスタムUPに関する情報、武勇伝（!?）などを是非お寄せください。 前スレッド http://www.h-sdf.org/nbbs/float.cgi?bbs=main&thread=090405085830 http://www.h-sdf.org/nbbs/float.cgi?bbs=main&thread=070327071135 http://www.h-sdf.org/nbbs/float.cgi?bbs=main&thread=051112152914 http://www.h-sdf.org/nbbs/float.cgi?bbs=main&thread=050422212916 http://www.h-sdf.org/nbbs/float.cgi?bbs=main&thread=040211165815 |
 | はじめまして、狸と申します。私も手に入れたばかりですが64ユーザーでございます。 早速ですが質問させてください。 先ほどオーバーホールしたので組み上げたのですが、ピストンが上手く動きません。 ピストン無しの状態ではメカボはちゃんと動くのですが、完全に組み上げ、動かすとピストンが後ろに下がりきったの状態でメカボがウィン・・と止まってしまいます。 セクターギアの歯の無い部分がくればピストンは必ず前進すると思うのですが何かが引っかかってるのだと思います。 今のところ考えられるモノとしては、 ・メカボからちょんと出たカットオフレバーのスプリング ・セクターギアとピストンの噛み合わせ ですが原因がいまいちわかりません。もし宜しければ皆様のお知恵をお貸し下さい。 |
 | >>狸さん 一度メインスプリングをえらい弱いモノにしてみてそれで動くか試してみてはどうでしょう？ 自分も似た症状が出てたことがあり、これを試してメカ的な障害でないことを確認しました。 自分の場合はモーターがヘタっており、新品に交換することで純正のメインスプリング、MINIMI用120%での稼働を回復させました。 ご参考までに |
| >>イソソ３曹さん ご教授ありがとうございます。 先ほどスプリングをとても弱いものにしてやってみた所無事動きました。どうやら私のもモーターが純正スプリングを引けないほどヘタってたみたいです。 原因がわかったので予備のモータに変えて純正スプリングにしてみた所今度は直径1.8ｃｍぐらいのギアが壊れてしまいました。 コレだけは予備を持って無いのでこの瞬間64式は観賞用になってしまいました。トホホ・・。 |
| >>狸さん ギアは純正のモノですか？純正はとても脆いです。 余裕があればアングスの64式用の強化ギアに換装することをオススメします。 HPで在庫確認してみてはいかがでしょう。通販もやってますよ |
 | お久しぶりです。 ＪＧＳＤＦです。 ＴＯＰ６４式を分解結合し撃ってみたら弾が２ｍ手前で落ちて しまいました。 それ以来鑑賞用としています。 直すにはどのようにしたらよいですか？ ＊分解したのは銃床、引き金室（ポンプユニットとメカボッ クス）を外しただけです。 |
 | ポンプユニットと書かれているパーツの 中身はノーマルのジャバラですか？ 黒いジャバラは裂けやすいそうなので そこからエア漏れしている可能性。 あとは何らかの拍子にホップ調整ネジを締めこみすぎて ホップをかけるのではなく単なる抵抗になっている 可能性。 ポンプの先端がチャンバーにうまく納まらなくて エア漏れしている可能性。 こんなところでしょうか。 バルクヘッド（黒いジャバラ）が裂けたのなら バラして交換しかないですね。 |
 | ＞イソソ３曹様 MINIMI用120%スプリング、メーカー在庫無い様です。 う～ん、どうしたものでしょうか？ |
| ＞ヘロヘロ様 ご無沙汰いたしております。 11/24に復帰いたしました。 内部チューン、未だ手付かずです。（笑） 冬休みのお楽しみという事で・・・ ＞イソソ３曹様、さんこん様 TOP木製銃床：近所の木材加工所に観てもらったところ、 純正は「ブナ材」との事でした。 バッテリーをくり抜く機材無しとの事なので、BLK化を 進めます。 TOPさんにメールで問い合せをしたところ、「電動排莢化」は 無いとの事でした。 企業機密なのか、金型のヘタリ（HFさんからの部品供給なし） なのか分りませんが・・・ 個人的には発売決定した時点で予告していただきたいです。 （過去にモデルガンで発売予告して「お蔵入り」したモデルが 沢山あったのですが・・・ TOPさん「電動排莢化」のアナウンスが無かったらBLK化進めます。 （もし、「電動排莢化」されるのなら、「純正」も貴重品に なりますから） |
| >>もりやんさん MINIMI120%はもう販売できないでしょう。 自分は0.98J自主規制少し前に手に入れることができました。 もちろん、64式にセットしても0.2gBB弾で95m/sの弾速です。 今だと64式に入れるとすればアングスの0.9Jスプリングですね。 |
| >もりやん殿 ご無沙汰でございます。 今年の冬休みは楽しみですね。 私も今年の冬休みはゴテゴテといろんな外装パーツつけて 「カッコだけ」は強そうな銃になりそうです。 お互い頑張りましょう。 |
| ヘロヘロ様ありがとうございます。 オークションで買ったのでよくわからないのですが 私が見た限りＴＯＰ純正蛇腹です。 やはりこの部品はオークションしか手に入れる方法 はありませんか？ |
 | >もりやんさん 現在BLKを廃止しようかと悩んでいます。 とにかく耐久性が無い（私のバージョンは！） BLKの場合、本来回転しながら磨耗すべきピストンが、 純正ピストンの1部分に負荷がかかり、ラックがどんどん 削れて逝きます・・・あとBLK抵抗の為パワーが若干食われてしまいます。（私はゲームで使用していますので） 前のゲームでﾏｸﾞｷｬｯﾁ脱落という目にあってしまい、根性の自作を いたしました。さすがに滑り止め加工はできませんでしたが・・・ |
| >JGSDF殿 ジャバラが裂けてるかどうかは一度確認した方がいいですね。 裂けていたとして代替え品入手方法はヤフオクだけでしょう。 ただ交換するにしてもシリンダに固定しているネジが特殊なので、 いじり止め対応のヘックスローブドライバーをお持ちかどうか。 無ければラジオペンチで無理やり緩めて、普通のプラスネジに 換えてしまうという手もありますが… |
| ＞イソソ３ 様 「アングスの0.9Jスプリング」了解いたしました。 ＞ヘロヘロ 様 こちらこそ、宜しくお願い致します！ ＞さんこん 様 BLK化 難しそうですね。 TOPさんが「電動排莢化」を発売しないのなら、 「資料」として、「オリジナル」で所持しておいた方が よいのかも・・・うーん・・・（悩） ＊「マグキャッチ」某加工所で鉄製：黒染めで加工して頂ける 所があるのですが・・・(5000円との事） 管理人様：＊の部分がお約束に違反しているようでしたら、 削除願います。 |
| ありがとうございます。 ヘロヘロさん プラスネジに換えることにします。 確認したところジャバラには問題はなく ポンプユニットの先を押さえる部品に 問題がありましてその部品を現在ヤフオク にて入札したところです。 |
| 原因がわかって良かったですね。 貴重品ですので大事にいきましょう。 |
| メカBOX破損！ TOP製六四式に、パーツを組込む為に「引き金室部」を棒で叩いたところ、見事、インナーフレームの「ギヤBOX止めピン」が 入る「ギヤBOX」の穴部が見事！応力破壊により、破損しました。 （泣） TOPさんにパーツの問い合わせを行ったところ、「ギアBOXのサブ アッセンブリー状態」でしか、在庫が無いとの事でした。 要するに、「握把を除く、引き金室部サブアッセンブリー」で 送料込み20860円！ 私のお小遣いの２ヶ月以上分です・・・ （という事は、私のお小遣いは月：１万円とバレましたけど） うーん・・・・・。 オークションで、単品を狙いますか。 |
| >>もりやんさん そこ、なくても大丈夫ですよ。自分のもとっくに両方破損してますw ピンは引金室部の外フレーム？にネジ止め剤で固定してるだけです。 メカボ自体はピストン部と側で圧着されて動かず、射撃は問題なく動作してます。 |
| ＞イソソ3曹 様 迅速なるご回答、有難う御座います。 メカボをピンで固定しないと、「引き金室部」を組付ける際に 上手く嵌合しないのです。 ただでさえ、「コツ」が要りますよね。 |
| ヘロヘロ様やっと６４が直りました。 この前まで受験でとても銃に触れませんでした（泣） ヘロヘロ様、色々ありがとうございました。 |
| ＪＧＳＤＦ殿 修理完了良かったですね。 また何かあったら聞いて下さい。 |
| 常連の皆様 ご質問が御座います。 先日、破損させた「ギヤBOX」をオークションで入手。 組込んだついでに断線させてはんだ付けでごまかしていた 「オムロンのSW」に繋いでいた「黒色の細いハーネス」を交換しました。 作動させると、「単発」が「連発」になってしまいます。 配線場所を間違えたのでしょうか？ ちなみに、モーター側への配線は「黒色（マイナスガワ）」へ はんだ付けしました。 SWを壊しました？ |
| ＞もりやんさん 私も以前単発が効かなくなったことがあります。 その時は、黒色の細いケーブルが断線していました。 配線は合っていると思います。 SWはめったに壊れるものではないと思いますが・・・ ネットで10個1000以内で買えますので、ケーブル交換して だめだったらSW交換もアリだと思います。 |
| ＞さんこん 様 予備のSWは手元にありますので、G.W中にじっくり 配線のはんだ付け具合からメカボの中まで見直します。 有難う御座いました。 |
| ＞さんこん 様 「単発」と「連発」の切替不具合直りました！ 原因①オムロンSWハーネス（交換しました）をモーターの－側に はんだ付けした際、「玉はんだ」状態になっており、 握把を組込んだところ、握把と玉はんだが干渉し、 はんだ剥がれをおこしておりました。 （SWは破損しておりませんでした。） 原因②はんだ付けを行った際、脱脂が上手くいかなかった為、 先述の「玉はんだ」が発生しました。 ホームセンターで「はんだペースト」を購入し、 はんだ付けの際に表面の油分を除去し、はんだが のり易く（付き易く）したところ、見事に接合できました。 分解したついでに、ハーネスの被服が剥がれている所は「絶縁テープ」を巻きました。 原因③L字型の「チャンバーレバー」を以前曲げてしまい、 単発位置に於いて、スプリングの力で前方に戻る 動作に引っ掛かりがありました。 これも変形を修正、グリースをたっぷり与えて 数百回、アタリをつけてスムーズに動く様に しました。（右手が腱鞘炎になるくらいに・・） 長文になりましたが、まとめると結局、 「私のはんだ付けが下手だった」という事です・・・（泣） 大変お騒がせ致しました。 結構、手が掛かるこの銃・・・でも好きです・・・ 御教示、有難う御座いました。 |
| ＞もりやんさん 復活して何よりです！ ちょっとだけアドバイスを。。。 絶縁テープを巻くと、時間経過でテープがドロドロになってきますので、 私は熱伸縮チューブを使っています。 ペーストは王道です。貧乏な私はアルコールで脱脂しています。 （バレル等クリーニングにも使えますよ） お互い、大事に使っていきましょう！！ |
| ＞さんこん 様 アドバイス、有難う御座います。 この収縮チューブ、熱を加えた際に一気に縮むのが 面白いですよね。 今回モーターのはんだ付けの修正（玉はんだ）を行った際に 気づいたのですが、ハーネスが着くモーターの端子に穴が 開いていなく、点付けはんだだったのですね。 子供の頃、モデルガンにハマル前はプラモで育った世代なので タ○ヤのプラモに付属していたマ○チモーターをイメージ しておりました。 |
| ＞イソソ３曹 様 某ークションでメカボを入手。 組込んだところ、振動でピンが横にずれて抜け落ちそうに なります。 「引金室部にネジ止め剤で固定」のアイディア、頂きます。 （タ○ヤの物が良いのかと勝手に決め込んでおります） ピンに溝を打ち込むという手がありますが、失敗すると とんでもない事が起こる予感がしますので・・・ |

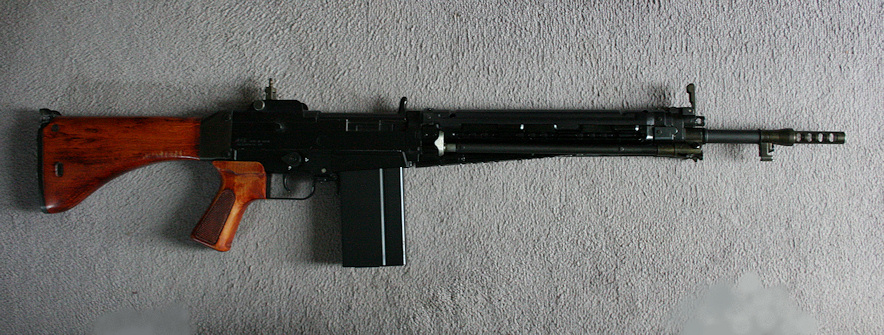

| 皆様、書き込みありがとうございます。 そして報告がございます。 このたびオリジナルメカの木製銃床・陸自バージョンを、オークションで購入いたしました！ マルイのメカに換装してからは、故障知らずでしたので正直関心が薄れていたのですが、ここ数年、オリジナルメカの木製銃床バージョンが非常に欲しくてたまらない状態で、ようやく念願かないました(^_^) 品物はもともとジャンク扱いで、当然のごとく到着時には動かない状態。 内部を分解したところ、セクターの山がやや低くなっていて、それが原因でピストンの山が前のほうから削れていました。あとディスコネクターがやや変形していて、セミ・フルの切り替えがうまくいかないことがありました。 以前、マルイに換装した際のパーツがありましたので、それらを交換。さらにシリンダーをKMのピストンヘッドセットを組んだものに交換。以上ですこぶる快調に動作しております！ これで、またこのスレッドに参加できそうです(^_^;) 明日、雨さえ降らなければ試射してこようかと思っています。 画像です↓ http://www.h-sdf.org/000/64r110611.jpg |
| 入手おめでとうございます。 手はかかりますけど、その分逆に愛着もわきます。 弄り倒してじゃじゃ馬ならしですね。 |
 | ＞管理人 様 入手、おめでとうございます。 私もヘロヘロ様をはじめ、常連の皆様にずいぶんと お世話になりながら、手をかけております。 試射結果、楽しみですね。 |
| 皆様、書き込みありがとうございます！ 本日、試射に行ってきました(^_^) 初速は0.25g弾・適正ホップ状態で65m/s前後。0.2gだと75m/s前後換算ですので、まずまずでしょうか。 集弾も、20～30mでまあまあ使えるレベルで、まずまずの状態でした(^_^) ただ、100発程度撃ったところで異変が…弾が給弾されなくなり、しまいにフルで射撃できなくなりました。 試射はそこで中止。自宅へ戻り分解してみると、タペットプレートが曲がっており、これが原因とわかりました。曲がりを直して無事フルで撃てるようになりましたが、これは何とかしたいですね…(^_^;) ＜追記＞ タペットプレート（チャンバーレバー）がいとも簡単に変形してしまう原因が何なのか、追及していました。 その結果、何らかの理由（ちょっとした弾詰まり・引っかかりなど）でプレートの前進が阻害されたときに、セクターギアのカムがプレートを前進させることができず、無理やり上に持ち上げることで起きることがわかりました。 本来ですと、プレートにはスライドして、そのような事態でも変形させないような仕組みとなっているのですが、それが全く機能していないようでした。 そこで、プレートのセクターと接する面にあった角をヤスリで落とし、滑らかにしました。プレートにテンションをかけた状態で、手動でセクターを回して、無理やり上に持ち上げられることがないことを確認。組み上げて試射したところ、快調な動作を確認しました(^_^) あと、ピストンの回転を抑えるための施策を実施。本当はシリンダーに溝を切って…などを考えていたのですが、ちょっと現有の機材では加工が難しいと思い、ピストン側のばねをピストンに接着。ガイド側はOリンクを使って回転しにくいようにしました。 室内撃ちを100発ほどしましたが、現時点では快調です(^o^) |
| ＞管理人 様 お疲れ様でした。 タペットプレート（チャンバーレバー）の滑らか仕上げの アイディア、頂いて宜しいでしょうか？ 確かにトラブルと平気で30度位、「への字」に変形します。 （何回も繰り返すと、絶対、疲労破壊を起こしますよね） 材質が熱処理されていない、生材なのに板厚が 薄いんですもの・・・ |
| ＞もりやん さん 了解です！是非ぜひご活用ください(^_^) 削る際、垂直の面をあまり削りすぎてしまうと閉鎖不良になるので、お気をつけください。プレートが少し上に逃げた状態で、垂直面をセクターのカムが押さえていれば、大丈夫なはずです。 私もわずか数日間で何回も変形を起こしたので「これは何とかしないとしまいにプレート（レバー）が壊れる」と思い、対策を施しました。焼き入れで硬度を上げることも考えたのですが、派手な変形具合を考えると、逃げがなくなることできっとギアやフレームがやられてしまうと思い、この方法で対処しました。 弾倉がカラに近づいたときにおかしくなることが多かったので、ちょっとした給弾不良が原因ではないかと思っています。 |
| 過去ログにありました「ノズルの穴埋め」を実施。 一度、油分をしっかり除去し、必要最小限の幅でメンディングテープを巻き、最後を瞬間接着剤で固めました。前後のOリングに干渉しない、閉鎖に問題ないことを確認し、組み込んで完成。 今朝、初速を図りましたが、0.25g弾、適正ホップ状態で65m→70mに上がりました。ピストンが強度的にそれほど強くないので、ピストンヘッドをKMのものに変えている場合は、お勧めですね(^_^) …ただ、ピストンがバルグのままの場合は、クラッシュの原因になる危険がありますので、やめたほうが良さそうです。 |
| ＞管理人 様 早朝からお疲れ様です。 「タペットプレート（チャンバーレバー）の滑らか仕上げ」は 次回、メカボを分解した際に作業してみます。 （先日の書き込みのとおり、メカボを固定するピンを ネジ止め剤で固定したものですから ＞29） 本日、バッテリーを繋いでの緩み止め確認を実施します。 続いて、左脚が垂れるという故障が発生。 （原因はローラーのガタ）、TOPさんに発注しておりました 部品が届きましたので、交換作業も実施予定です。 |
| ＞もりやん さん 書き込みありがとうございます(^_^) 脚の部分は、潤滑が切れると途端に操作時の負荷が高くなるので、定着性の良い金属用のグリスや潤滑油を使用するのが、お勧めです。シリコンオイルは、意外と定着性や金属に対する潤滑性が低いので、注意が必要です。 |
| ＞管理人 様 諸事情により、交換作業は6/25に変更になりました。 グリスの件、御教示有難う御座います。 メカボ修理の際に購入したグリスを使用する予定です。 点検の際、脚を分解したところ、脚内のスプリングにたっぷり 付いておりましたので、参考にします。 付くというより、「ドブ漬け」という表現がぴったりでした。 |
| 初めまして、宜しくお願いします。 TOPの64式小銃のことでお聞きしたいことがあり、何方か御存じの方宜しくお願いします。 自衛隊装備や銃に関してそこまで詳しくないのですが、現在、TOP６４式小銃の狙撃使用を持っています。その付属品のチークパット（頬当て）の紐を通す部分が、ストックの下側にあります。本物はストックの側面（横側）だったような気がするのですが、詳しい方又は写真などを持ちの方がいらっしゃいましたら、是非お願い致します。 |
| ＞初心者 さん 書き込みありがとうございます。 確かに横ですね…。 ここに画像があります。 http://rightwing.sakura.ne.jp/equipment/jgsdf/firearms/type64r/t64r.html http://rightwing.sakura.ne.jp/equipment/jgsdf/firearms/type64r/t64r_24.jpg |
| ＞H-SDF様 御親切にありがとうございました。 また分からないことがありましたら、宜しくお願いします。 |
| 宜しくお願いします。 TOPの64式小銃についてお聞きしたいことがございます。 「タ」の位置で引き金を軽く引くと連射になります。グッと最後まで引き金を引くと単発で撃てます。 このような症状を御経験された方、修理・調整の御存じの方、HPを知っている方、是非教えて頂けないでしょうか？宜しくお願い致します。 |
| ＞初心者 さん 書き込みありがとうございます(^_^) このスレッドの>>26にもありますが「チャンバーレバー」の変形をまず疑ってみてはどうかと思います。この部品がセミフルの切り替えに重要な役割を果たしているのですが、関連する部品の中で一番変形を起こしやすく、様々な問題の原因になることが多いです。 |
 | どうも初めまして！ ＴＯＰの六四式小銃の事でお聞きしたいにですが・・・！ 以前に中古で購入した六四式のギアが飛んでしまいました。 アングスの強化ギアを購入して組んでみたのですが、メカボックスをロアフレシーバーに収めてアッパーレシーバーに組み合わせようと下にですがアッパーレシーバーとロアレシーバーがキッチリと組み合わさりません・・・。 どうも、メカボックスの上部の一番後ろ部分とアッパーレシーバーに組んでいるシリンダーが当たっているようです。 何か間違った組み込み方をしているのか、それとも何かカスタムギア仕様の対応が有るのでしょうかぁ？ 六四式に熟知された方々の知恵をお貸し頂ければと思い書き込みいたしました。。。 ちなみに分解して分かったのですが、ユニットがＴＯＰ特有のジャバラ方式では無くシリンダーとピストン仕様になっていました。 前オーナーが交換していたかと思われます。 宜しくお願いいたします。。。 |
| 普通に組めばアッパーレシーバーとロアレシーバーは きちんと入るはずですが… 取説はお持ちでしょうか？ 組み込む際にピストンを前後させるギア （一部歯がない部分があるもの） の、歯のない部分を上にして組み込むよう 書いてありますが、それはやられてますか？ |
 | ＴＯＰ６４式の件でお聞きいたします。 数年ぶりに６４式を引っ張り出して試射をしました所、セミオートが切れません・・・。 タに位置にしてもフルオートになってしまうのですが・・・。 不安になってもう一丁のほとんど未使用６４式も試した所、こちらも見事に同じ状態でした・・・。 何が原因か分かりますでしょうか？ チャンバーレバーは曲がっているようには思えません・・・ 以前は２丁共、正常に可動していました。 長期の保管が原因でしょうか？？ お知恵をお貸し願います。 |
| パワフル さん 書き込みありがとうございます！ そうですね…2丁ともということですと、使用しているグリスが経年変化で固まってしまったりしたことが原因のように思います。 フルオートで少し動かしてみたり、軽く温めてみたりして治らないようであれば、分解し油脂類をふき取ったうえで、盛りなおしてみるのが良いかと思います。 |
| 横から失礼します。 長期保管後に症状が出たという事ですので、 隊長殿が言われているグリスの固着に加えて、 メカボをばらしてみて、 マイクロスイッチの突起が 手で押して離した時に正常に戻るか 確認されてはいかがでしょうか。 |
| お久しぶりです。 約1年ぶりですね！ 今回も皆様にお聞きしたいのですが。 64式にマ○イさんのＡＫメカボを組み込もうと考えているのですが、技術がそこまで無く、手を付けられない状態です。 やはり、メカボを完全に分結できななければ、組み込みはできませんかね？ |
| >>JGSDFくん 「TOP 64式小銃の改造」でググると写真と詳しい解説つきで方法が載ってるよ。 まぁ、TOP64式とマルイメカボを分解、加工ができなければとても無理だけど |
| >>H-SDFさん >>ヘロヘロさん 先日、メカボックスをドライヤーで温めて作動させた所、１丁は見事にセミが動くようになりました！ 言われた通りだったのでびっくりいたしました！ これは長期の保管でグリスが硬化していたって事なんでしょうか！？ 助かりました。 有り難う御座います_(._.)_ 残念ながらもう１丁は治りませんでした…。 スイッチも直接、カチカチやってみましたがダメでした…。 メカボックスの分解→清掃をしたい所ですが、あまり知識がないのでビビっています…(笑) どなたかメカボックスの分解&組み込み画像を載せているサイトを知りませんでしょうか！？ |
| >>パワフル殿 私が参考にした資料がありますので 捨てメアドで結構ですから教えていただければ 送付します。 （ただし公開はしないで下さい） |
| >>ヘロヘロさん ご返答、有難うございます。 それではお手数ですがこちらのアドレスに資料を送って頂ければ幸いです。↓↓↓ sanzigenpocket-834@yahoo.co.jp（捨てアドレスです） むろん資料の公開はしないと言うことを厳守いたします。 宜しくお願いいたします_(._.)_ |
| >>ヘロヘロさん 昨日、資料を元に分解メンテナンスを試みました所、お陰様で見事に成功、単発も可動する様になりました メカボ内は硬化したグリスでベタベタでした！ 要はあのセレクタープレート？がグリスで張り付いていて動かないから単発が作動しない原因だったようです。 メカボ内はすべてパーツクリーナーで清掃して軽くグリスを塗り組み込みました！ 心持ち、快調な感じがいたします～♪ これヘロヘロ様のお陰です。 又、もう１丁の六四式も改めてメンテナンスするつもりです。 どうも、有難う御座いました。 |
| >パワフル殿 無事動いて良かったですね。 隊長殿の的確なアドバイスがあったればこそだと思います。 メカボックスの分解は最初はとっつきにくくても 構造が理解できたらそんなに難しいものではありませんね。 何回かやっていれば資料なしでもバラして組立てられるようになると思いますが、 今は補修パーツがなかなか手に入りませんから大事にいきましょう。 |
 | ご無沙汰しております。 火を噴かなくなった６４式使いのさとぴょんです。 さとぴに改名いたしました。 で、件の６４式ですが… か～な～り進化しました（自画自賛） １ メカボの更新 後述のＡＫチャンバーを組み込むため、シリンダ周辺のマルイ化が必須となりました。 某サイトで発見した「ＴＯＰマルイハイブリッド式」を採用し、引き金周辺はＴＯＰのまま、それ以外をマルイの３型機関部を組み込みました。 ノズルは次世代Ｍ４用のロングノズルを切り詰めて使用しています。 モーターステーはＡＫのものを薄く削って使っています。 当方のプラグリップはＥＧ７００系に合わせて幅を詰めてありますが、ＡＫステーに合わせるため、引き金までの前後距離も短くしてあります。 純正のセレクターはライブのままで使用可能です。 ２ チャンバー、バレルの更新 命中精度向上のため、ＴＯＰチャンバーを廃し、中華ＡＫのメタルチャンバーを組み込みました。 バレルはＭ１６のマルイ純正を流用しています。 チャンバーの前後位置を確実に決めるため、ＫＭのセパレートチャンバーに付属してきた真鍮製の治具を利用しています。 ３ 二脚のオミット とある書籍にて、二脚を外された６４式の画像を見たことがきっかけです。 実際にはどのような細工をしてあるか不明ですが、当方では二脚、純正のパイプ及び座金４枚を取り外し、長さを合わせたアルミパイプを入れて再現しています。 細身のハンドガードがとても握りやすく感じます。 フロントがすごく軽くなったため、振り回しやすさが格段によくなりました。 上記の改修をコツコツ積み重ねた結果、一日中使える６４式に変貌しました。 今後の予定としては、 １ ストック及びグリップの木製化 ストックは削りだしのムクにする予定です。 バッテリーはハンドガード内にうすっぺらリフェを組み込む予定です。 グリップはチェッカリングを省略して、とりあえず木製化するつもりです。 ２ バッテリー更新に伴う配線の変更 ニッカド７セルをストックに入れて使っていますが、他の銃との運用の兼ね合いから、６４式もリフェ化の予定です。 ９．９Ｖの３枚式リフェをハンドガードに収容し、高電流を制御するためＦＥＴ制御に、モーター周りの配線を１４Ｇか１２Ｇまで太くした上で、前出しにする予定です。 ３ ハイサイクル化に伴うメカボ内部部品の換装 ９．９Ｖリフェを導入するに当たり、強化ピストン、強化ギアなどを導入予定です。 ｔＯＰ純正部品の供給が絶たれたため、外装部品は大切に使い続けなければなりませんが、内部部品は引き金周辺を除いてマルイ製を流用できるため今後のメンテナンスもかなり容易になります。 同じ加工を二度できる自信がないくらいに行き当たりばったり加工の集大成のような銃です。 もしチャレンジしてみたいという方がいらっしゃいましたら、画像の提供などできる限りのサポートはしたいと思います。 興味がある方は捨てアドをお願いします。 |
| ＞さとぴょん改めさとぴ さん 書き込みありがとうございます！ いや～すごいですね！！そしてまだまだ進化中(^_^) またよろしければ是非進捗などをお知らせください！ |
| H-SDF掲示板のみなさま 獺祭と申します。（日本酒好きなので...） 長年欲してきたTOP64式（STD）小銃を受領しました。 ほとんど傷の無い素晴らしいコンディションです。 当方に来てからはまだ通電させておりません。 （何が起きるか怖いっす） 破損箇所がひとつあります。 初期の製品のようで、バットプレートのロック部分が 破損しておりました。 ロックできないのでビニールテープでお茶を濁しています。 それと、グリップがカタカタ動きます。 グリップスクリューを締めましたが症状は変わりません。 それ以外は大満足です。 |
| ＞獺祭 さん 書き込みありがとうございます！ 64式の受領、おめでとうございます(^o^) STDバージョンの場合、床尾板のところはすぐ破損しますね。 私のSTDバージョンのものも、ビニールテープ（脱落防止）で誤魔化しています(^_^;) |
| お久しぶりです。獺祭です。 その後の64式小銃についてご報告します。 アンダーレイルを装着しました。 次回はスコープマウントを入手したいです。 二脚のロック機構であるローラーの軸が折れました。 ローラーに注油しないとこういう事態になりなすので 注意が必要です。軸自体は代用品で修理できそうです。 ロアハンドガード先端のリベットの裏打ちが甘いのか、 アルミ部分から簡単に抜けます。 あれこれ対象していくとビニールテープ巻きの いつもの64式になっていきそうです。 部品脱落が怖いのは実銃だけではないリアルな仕様です。。 これからもこつこついじっていきます。 |
| ＞獺祭 さん 書き込みありがとうございます！ アンダーレール装着おめでとうございます(^_^) う～ん、二脚のローラーの軸が折れてしまったのですね…。予防策としては、グリス等が切れていないか時々チェックすることですかねぇ。部品が亜鉛合金で粘りますので、グリスが切れると摩擦が急激に増えて変形・破損します。 脱落防止は確かに必須ですね(^_^;) |
| 二脚の動きに固さは基部の形状に問題があります。 mixiの６４式小銃版に実物との形状に違いの写真があるので参考に加工してみてください。 劇的にかるくなります。 |
| ６４式小銃の電動ガン、出るみたいですね。 細かいスペックはわかりません。 また使えるようになるまで投資せにゃならんのか（笑） |
| ６４式が海外メーカーから発売されるとのこと。 いつも利用しているショップのページでは１１月発売で先行予約を受け付けているみたいです。 値段的には末期のＳＴＤと同じくらいで入手できるみたいです。 ＴＯＰの金型が転売されたのか、はたまた新規金型なのか… 広告の画像のみ、それもおそらく試作品や市販品ではなく、実銃の画像を掲載しているため全く概要がわかりません。 ショップのページには、ベアリング軸受け、ミニバッテリ対応とは書いてありました。 １１月とのことなので、製品はすでに最終段階と思われます。 当方の６４式はその後、モーターの換装、多弾マグの調整等マイナーチェンジを施しては繰り返しゲームに投入しております。 が、メカボが割れ始めたため、現在休眠しております。 現在の仕様は、ＴＯＰトリガーとマルイシリンダーのハイブリッド（某チームの改造記録に倣っております）ですが、単発の信頼性が低いこと、チャンバーとメカボの間に空間があるため、空気ロスが発生していること等の問題点を解消するため、オールマルイで再構成する予定です。 セレクタはライブのまま、メカボ右側でＡＫのトリガーセーフティーをロッド駆動させるとともに、セーフティーを貫通したシャフトを逆サイドまで通し、メカボ左側ではピニオンギヤでセミフルのセレクタプレートを動かす構造を模索中です。 これも某チューナー様のアイデアを転用する形になります。 海外製品が発売されるまでに形にしたいなと、自分自身にタイムリミットを課して具現化を目指したいと思います。 最後に ６４式を所有される仲間が増えることは個人的に大変嬉しく思います。 |
| ＞ さとぴょん改めさとぴ さん 書き込みありがとうございます！ 私も大変気になっていて、実製品の画像や追加情報が出てきたところで、購入を考えたいと思っています(^_^) 休眠中の銃の復活、大変ですが楽しみですね！ がんばってください！！ |
| 複数のショップが先行予約受付を開始しました。 試射の動画も確認しました。 実銃の画像を掲載と記載しましたが、各ショップの画像、アレ、おそらく試作品です。 動画で試射しているものと同じものかもしれません。 照門のわっかが９０度横向いてます（笑） ８９に続くお祭りムーブメントになるのか… そうだと面白いのですが。 しかし、熊笹が手に入らんのですよね。 ６４式には熊笹のほうが似合うと思います。 休眠銃は僕のライフワークみたいなもんです。 ＴＯＰのガワはしっかりしてますんで、中身をアップデートしていけばまだまだ十分戦えます。 Ｓ＆Ｔの予備弾倉共用を視野に入れた改修計画を検討中です。 |
| ＞ さとぴょん改めさとぴ さん 私も動画確認しました。 確かにちょっと「？？？」な動画でしたね(^_^;) 製品版で改善されていることに期待してます！ 休眠銃の続報も楽しみにしています(^_^) う～ん、64式でゲームを思いっきり楽しみたい！！ |
| こちらも久しぶりの書き込みです S&Tの64式が発売されマルイ製準拠のメカボは羨ましいなぁと思いつつ、レビューを見るにつけ購入を躊躇しています さて、S&T製の発売を機にわがTOP 64式をアップデートしました メカボはTOP&KMシリンダーのEBB（エレクトリックブローバック（笑））のままで銃床を実銃に近づけつつLiPoバッテリーを入れられるように130×250×80の木材から作成しました 大まかな切除は購入店でやってもらい、後はひたすらドリルでくりぬきとディスクグラインダーで削っていきました 素人作成ながら、まぁまぁ良く出来たかなぁと。 某オークションでは実銃銃床が即決35万とか実銃風銃床が2万くらいで出てますが、自分のも工作機械新規購入を合わせれば2万くらいはかかってしまいました･･･ TOP木製銃床との上から見た時の比較 https://www.facebook.com/photo.php?fbid=635282059905374&l=ae61c5ddd2 TOP木製銃床との横から見た時の比較 https://www.facebook.com/photo.php?fbid=635282089905371&l=0d9df9ab5b HF64式銃床との横から見た時の比較 https://www.facebook.com/photo.php?fbid=635282119905368&l=8dec3c984b |
| ＞イソソは2曹へ さん 書き込みありがとうございます！ いいですね！私も時間が出来たら着手したいのが、64式銃床のシェイプアップだったりします。 私も始めてみようかなぁ…(^_^;) S&Tさんの64式ですが、いろいろありますが実射性能はまずまずだったりしますね。 |
